패킷트레이서 - 스위치/라우터 CLI 설정(공통) #1

지금 작성하는 포스트는 여러책을 보며 공부하면서 작성하는 것인데
일단 많은 부분은 '이기적 정보기기운용기능사'책을 참고하고 있다.

이기적 정보기기운용기능사 실기 기본서





1. 호스트네임 설정

라우터든 스위치든 장비에 따로 이름을 붙여줄 수 있다.
그냥 심심해서 붙이는게 아니라 나중에 실무에 들어가게 되면 관리하는데 도움이 된다 한다.
hostname을 붙이는 방법은 라우터 스위치 둘다 동일하다.

일단 라우터에 먼저 해보자.
토폴로지는 저번 포스팅에 세팅했던 토폴로지에 진행해볼것이다.

패킷트레이서 - 스위치/라우터 연결



라우터를 클릭하고 CLI탭으로 들어간다.

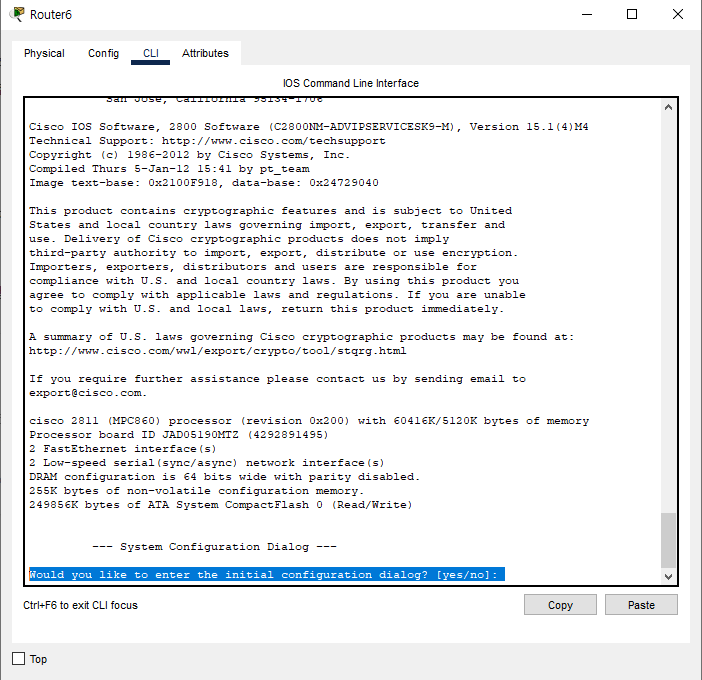

맨 처음 들어가면 뭘 설정할꺼냐고 물어보는데 yes누르는 순간 엄청 귀찮아지니까 no를 입력하고 엔터를 친다.
* 만약 CLI탭으로 들어가려고 했는데 에러메시지가 뜨면 전원이 안켜진것이니까 'Physical'탭에 들어가 전원을 켜줘야 한다.
* 전원을 키자마자 CLI탭으로 들어가면 전원이 켜지고 있어서 #이 점점 채워지는 화면이 나온다. 기다리자.



'no'를 입력하고 엔터를 몇번 치면 'Router>'라는 곳에 커서가 깜빡깜빡 할것이다.
여기에 명령어를 입력해서 라우터에 이런저런 설정을 하게된다.

무언가 설정을 하려면 '이용자 모드'를 거쳐 '관리자 모드'로 진입해야 한다.

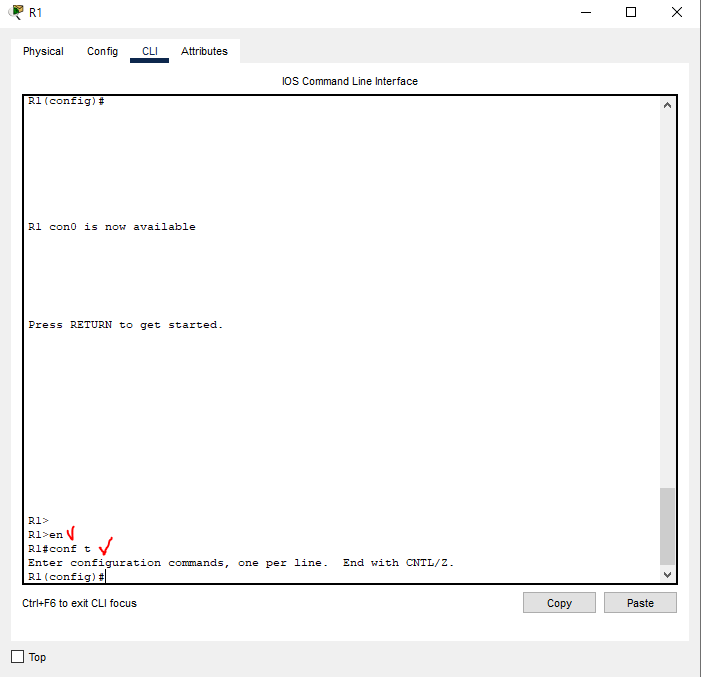

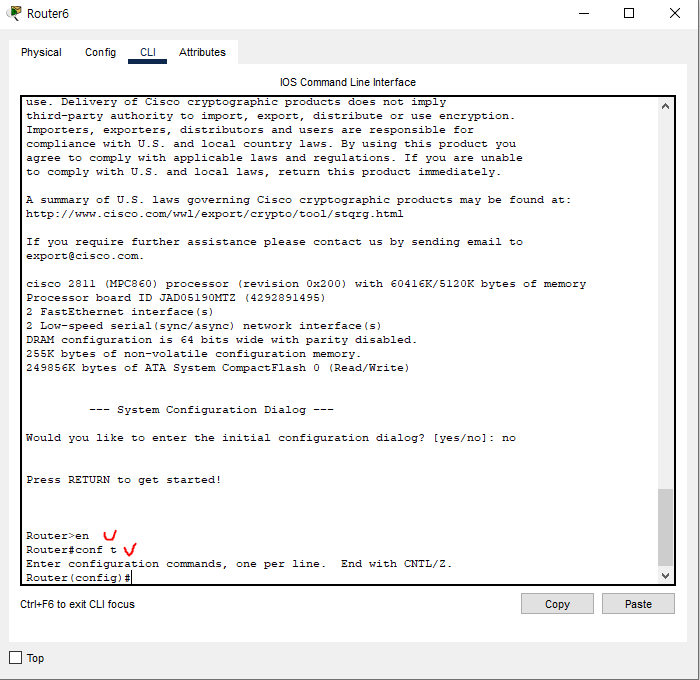

'enable'을 입력하고 엔터를 쳐서 이용자 모드로 들어가고
이후 'configure terminal'을 입력하고 엔터를 쳐서 관리자 모드로 들어간다.
* 참고로 'enable'은 'en'으로 줄여 쓸 수 있다.
* 'configure terminal'은 'conf t'로 줄여 쓸 수 있다.
* 줄여서 쓰는게 좀 더 있어 보이고 손도 덜 피곤해서 다른 명령어들도 많이들 줄여쓴다.
* 'conf t'명령어를 입력하여 관리자 모드로 들어가면 'Router>'에서 'Router (config) #'으로 바뀐다.

이제 호스트이름을 변경하려면 'hostname 이름'으로 명령어를 주면 된다.
이름을 'R1'으로 바꾸려면 'hostname R1'을 입력한다.
* 'hostname'의 단축 명령어는 'host'이다.

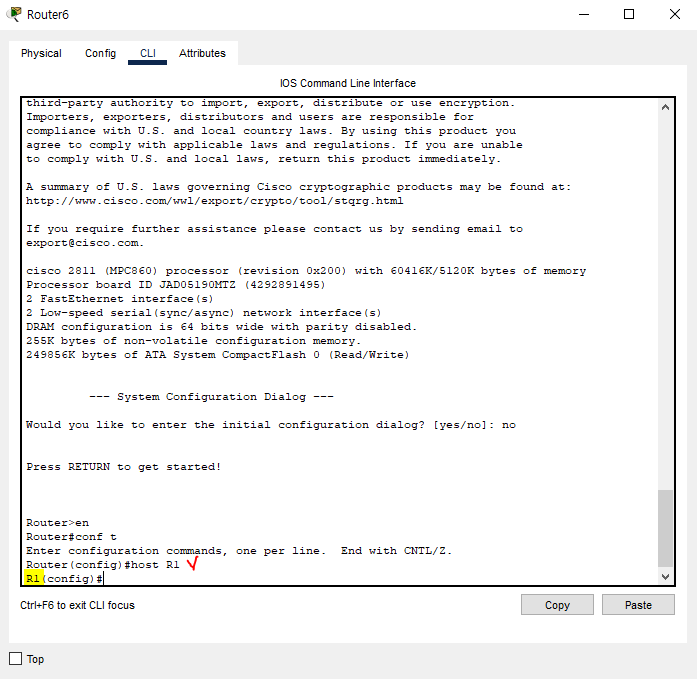

hostname R1





스위치도 동일하다.

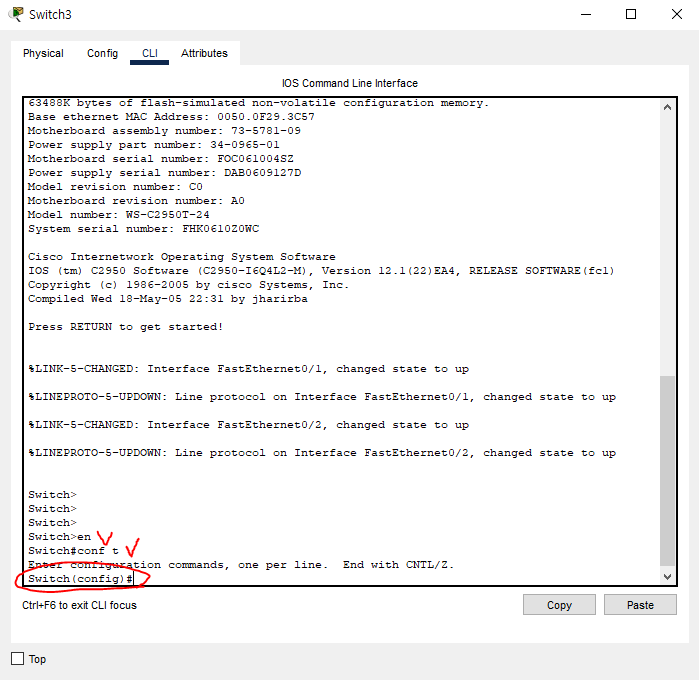

스위치를 클릭하고 CLI탭에 들어간 후, 엔터를 몇번 치면 'Switch>'가 보이며 명령어를 쓸 준비가 된다.
여기서도 'en'과 'conf t'명령어를 입력하여 사용자 모드를 거져 관리자 모드로 진입한다.

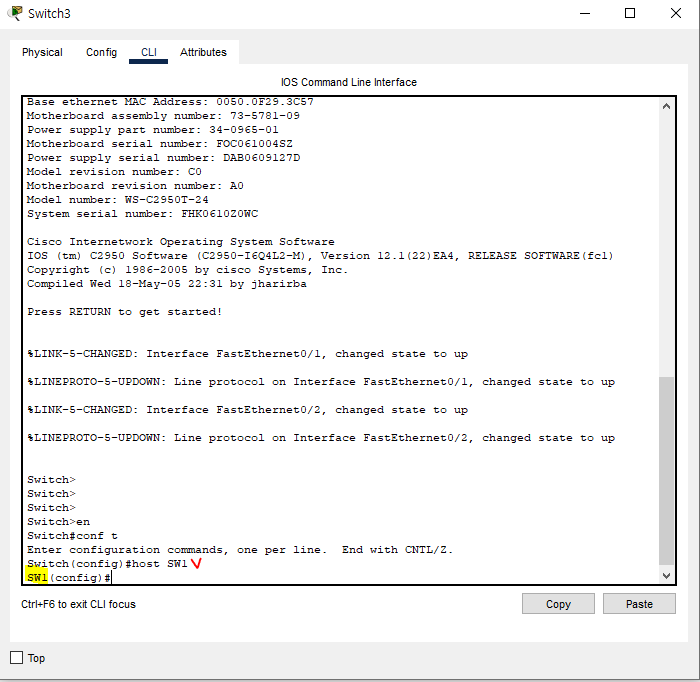

'host SW1'명령어로 호스트네임을 'SW1'로 바꿔보자.

2. 아이피 주소 설정

라우터나 스위치에 케이블을 꽂으면 케이블이 꽂혀져 있는 포트에 ip를 설정할 수 있다.

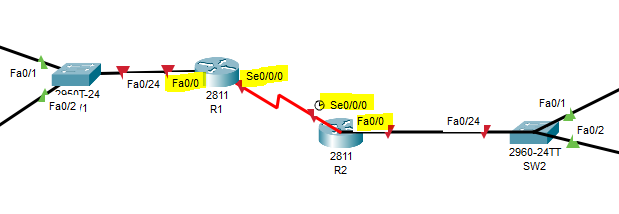

아래 그림을 보면 각 라우터(R1, R2)가 한쪽은 스위치에 연결되어 있고(Fa0/0) 한쪽은 다른 라우터에 연결되어 있다.(Se0/0/0)

Fa0/0은 FastEthernet0/0를 뜻하고
Se0/0/0은 Serial0/0/0를 뜻한다.
이때 각 포트를 인터페이스라고 한다.

1) 먼저 스위치쪽에 연결되어 있는 Fa0/0에 ip address를 할당해보자.
라우터를 클릭하여 열고 'en'과 'conf t'명령어를 입력하여 관리자 모드로 진입한다.



이 상태에서 아이피를 설정하는 명령어는 아래와 같다.
(Config) # interface fastethernet숫자/숫자  (적용하려는 인터페이스 진입)
(Config-if) # ip address 아이피 서브넷 (아이피 / 서브넷 아이피 입력)
(Config-if) # no shutdown (적용)

* 단축 명령어 정리
interface > int
fastethernet0/0 > f0/0 or fa0/0
address > addr
shutdown > shut



해서

Fa0/0에 아이피를 '168.126.63.1'로 하고 서브넷 마스크를 '255.255.255.0'으로 지정하려면
(Config) # int f0/0
(Config-if) # ip addr 168.126.63.1 255.255.255.0
(Config-if) # no shut
를 순서대로 입력하면 된다.



2) 이번엔 다른 라우터쪽에 연결되어 있는 Se0/0/0에 ip address를 할당해보자.
라우터를 클릭하여 열고 'en'과 'conf t'명령어를 입력하여 관리자 모드로 진입한다.
* '라우터명(Config) #'으로 보이는 경우 이미 '관리자 모드'이므로 en, conf t를 할 필요가 없다.
* '라우터명(Config-if) #'으로 보이는 경우 '인터페이스 관리 모드'이므로 'Ctrl+c'를 눌러 나오거나 'exit'명령어를 입력해 나오도록 한다.

시리얼 인터페이스(Serial Interface)쪽도 똑같다.
인터페이스(Interface)명령어 뒤에 'Serial적용할/인터페이스/번호'를 입력해주면 된다.
Serial0/0/0의 단축 명령어는 s0/0/0 or se0/0/0 이다.

Se0/0/0에 아이피를 '204.200.7.2'로 하고 서브넷 마스크를 '255.255.255.0'으로 지정하려면
(Config) # int s0/0/0
(Config-if) # ip addr 204.200.7.2 255.255.255.0
(Config-if) # no shut
를 순서대로 입력하면 된다.

이로써 라우터의 각 인터페이스에 ip를 할당해보았다.



이번엔 스위치에 ip를 할당해보자.
사실 스위치는 MAC이라는 물리적인 주소를 이용해서 장비가 동작하기 때문에 따로 인터페이스에 ip를 할당하지 않아도 된다.
(그 증거로 아직 아무것도 설정하지 않았는데 아래에 있는 그림에서는 컴퓨터 2대가 초록세모로 연결된것을 볼 수 있다.)
근데 이게 또 이것저것 하다보면 아이피를 설정하는것이 관리하기 편하기때문에 결국엔 ip를 할당하게 된다.

스위치는  근데 또 Fa0/1이나 Fa0/2등 모든 포트가 기본적으로 vlan 1이라는 가상 인터페이스에 소속 되어있다.
해서 특별한 지시나 목적이 없으면 그냥 vlan 1에 ip를 할당한다.
할당하는 방법은 아래와 같다.
> en
# conf t
(Config) # interface vlan 1  (vlan 1 인터페이스 진입)
(Config-if) # ip address 아이피 서브넷 (아이피 / 서브넷 아이피 입력)
(Config-if) # no shutdown (적용)

해서

vlan 1에 아이피를 '168.126.67.1'로 하고 서브넷 마스크를 '255.255.255.0'으로 지정하려면
> en
# conf t
(Config) # int vlan 1
(Config-if) # ip addr 168.126.67.1 255.255.255.0
(Config-if) # no shut
을 순서대로 입력하면 된다.





3. 정적할당/동적할당

아이피를 할당할때 정적할당이 있고 동적할당이 있다.
정적할당은 지금까지 한것.
즉 직접 아이피를 입력해 넣는것이 정적할당이고,
동적할당은 자동으로 아이피를 할당받게 하는것이다.

1) 먼저 패킷트레이서의 pc에서 정적할당/동적할당을 보자.

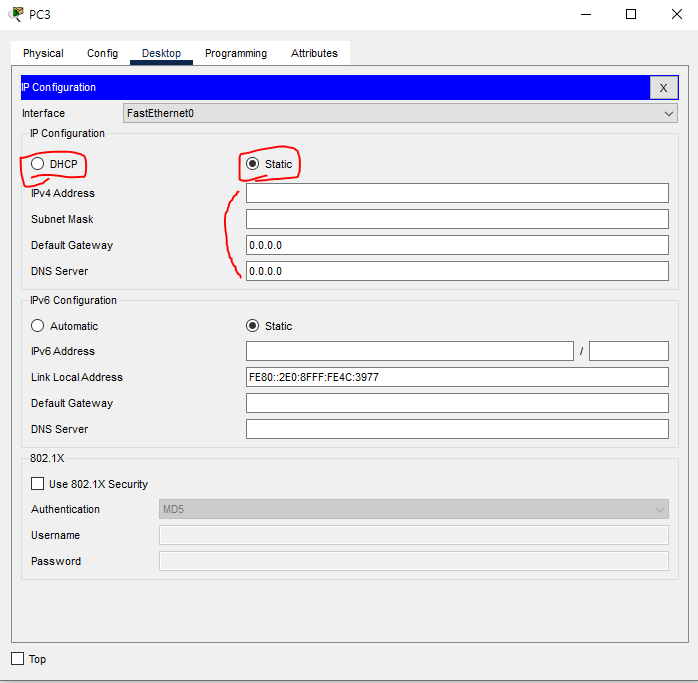

토폴로지에서 pc를 클릭한 후 Desktop탭 > IP Configuration을 차례로 클릭한다.
그러면 아래의 화면이 나온다.

여기서 DHCP를 선택하면 동적할당이고, Static을 눌러서 각 항목에 내용을 입력하면 정적할당이 된다.



2) 라우터/스위치의 정적할당은 위에서 지금까지 했던것이니 동적할당을 보자.

동적할당을 하기 위해서는 인터페이스 모드로 들어간 후 ip addr 명령어 뒤에 dhcp를 입력해주면 된다.

[라우터]
> en
# conf t
(Config) # int f0/0
(Config-if) # ip addr dhcp
(Config-if) # no shut

[스위치]
> en
# conf t
(Config) # int vlan 1
(Config-if) # ip addr dhcp
(Config-if) # no shut
