패킷트레이서 사용법

1. 패킷트레이서 다운로드

링크 : https://skillsforall.com/resources/lab-downloads

Skills for All Resource Hub

위 링크에서 OS에 맞는 프로그램을 다운로드 받아 설치를 한다.

설치 후 프로그램을 실행하기 위해서는 시스코 홈페이지에 가입을 해야할 수 있다.



2. 실행

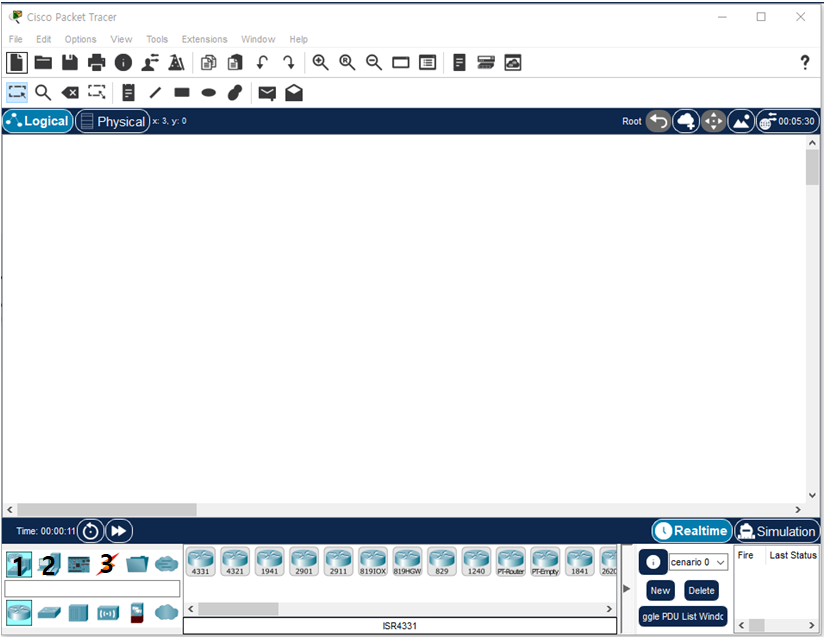

실행을 하고 나면 아래와 같은 화면이 뜬다.(8.1.1 기준)
버전이 다르다고 해도 크게 다르지 않다.
아래 이미지 좌측 하단에 표시해 놓은 숫자는 기기의 큰 카테고리를 뜻한다.
1번 항목에는 라우터, 스위치, 방화벽 장비들이 있고
2번 항목은 pc, server 등
3번 항목에는 케이블들이 있다.



실습을 위해 이것저것 장비를 한번 놓아보자.

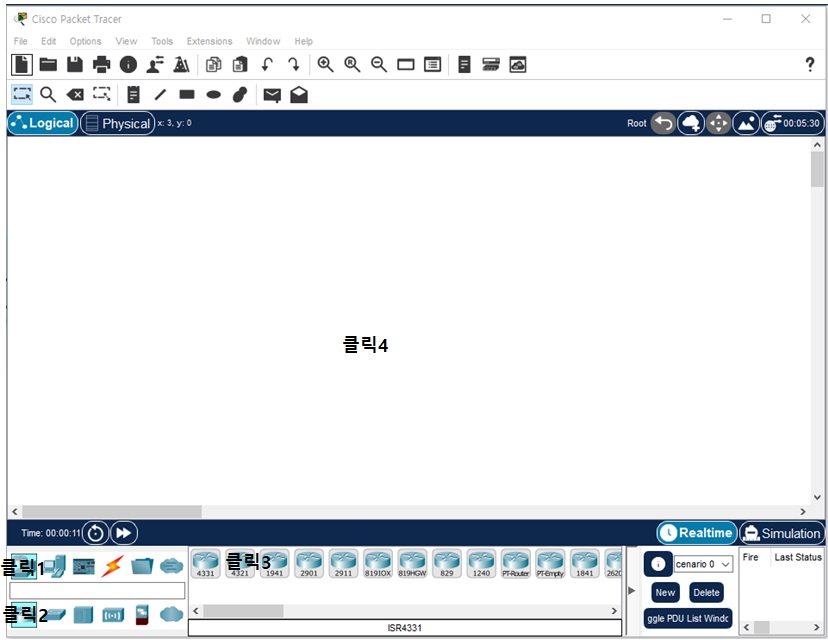

예를 들어 '라우터'라는 장비를 놓으려면
1. '클릭1'을 누른 후 그 아래칸 원통 모양의 라우터 아이콘(클릭2)을 클릭한다.
2. 그러면 그 오른쪽에 선택할 수 있는 수 많은 라우터 종류들이 나열되는데 지금은 아무거나 마음에 드는것을 선택하여 클릭(클릭3)하고 위의 빈 화면에 끌어다 놓거나 빈 화면을 클릭(클릭4)하면 된다.

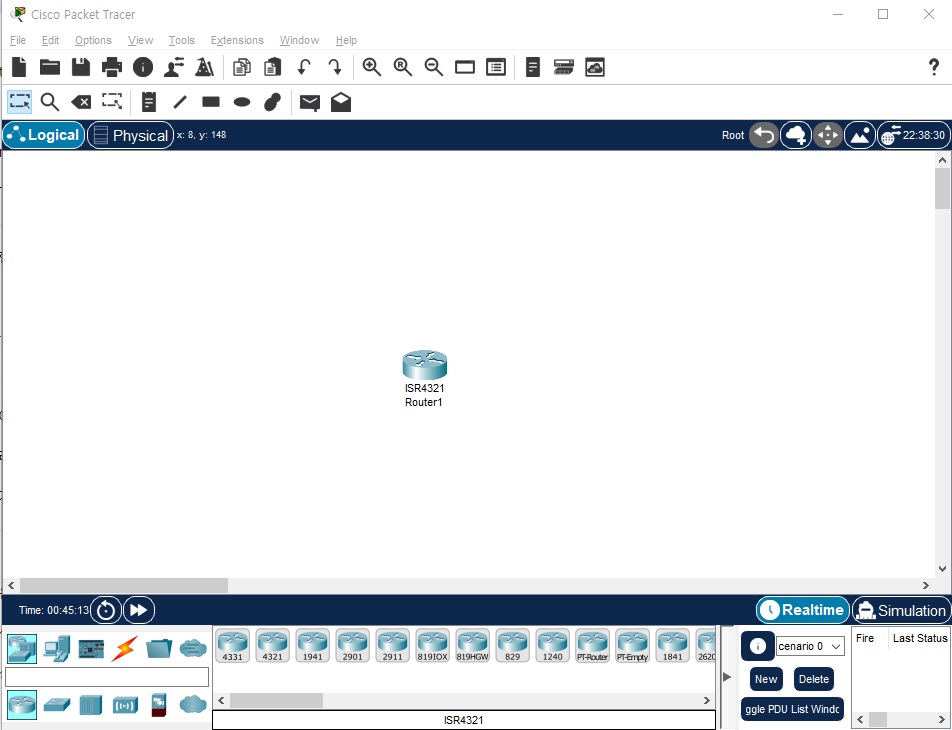

결과화면





3. 장비 및 케이블 종류

맨 처음에는 뭐가 많은데 뭐가 뭔지 몰라서 뭘 놓아야 할지 모른다.
대충 처음에 입문하게 될때 많이 쓰이는 장비 및 케이블을 설명하겠다.

>	이름 : 라우터 쓰임새 : 다른 네트워크 대역대를 이어줄때 쓰인다.
>	이름 : 스위치 쓰임새 : 비교적 가까운 곳에 있는 pc나 server등을 이어줄때 쓰인다.
>	이름 : ASA 쓰임새 : 방화벽 장비이다. 라우터랑 거의 비슷하다.
>	이름 : PC 쓰임새 : 걍 집에 있는 pc를 표현한다. ping을 날려서 테스트하거나 홈페이지에 접속하여 테스트하는 용도로 많이 쓰인다.
>	이름 : Server 쓰임새 : 초반에 DNS서버로 많이 나온다.
>	이름 : 스트레이트 케이블 쓰임새 : 종류가 다른 장비를 연결할때 쓰인다. 예를 들어 라우터와 스위치를 연결하거나 할때.
>	이름 : 크로스 케이블 쓰임새 : 종류가 같은 장비를 연결할때 쓰인다. 예를들어 스위치와 스위치를 연결하거나 할때.
>	이름 : DCE 케이블 쓰임새 : 라우터와 라우터를 연결할때 쓰인다. 토폴로지에서 시계 모양이 있으면 이 아이콘을 선택에 연결해주면 된다. 토폴로지에 시계 모양이 없으면 바로옆에 빨간 번개모양인데 시계모양이 없는걸로 선택해 연결해준다.
>	이름 : DTE 케이블 쓰임새 : 라우터와 라우터를 연결할때 쓰인다. 토폴로지에 시계 모양이 없으면 이것으로 선택해 연결해준다.





4. 토폴로지란?

네트워크 수업을 듣기시작했다면 토폴로지 실습을 할것이다.
토폴로지는 컴퓨터 네트워크 요소들을 물리적으로 연결해 놓은것을 뜻한다.

실습을 한다고 하면 직접 모든 장비들을 배치하면서 요구사항에 맞게 세팅하는 작업을 하게된다.

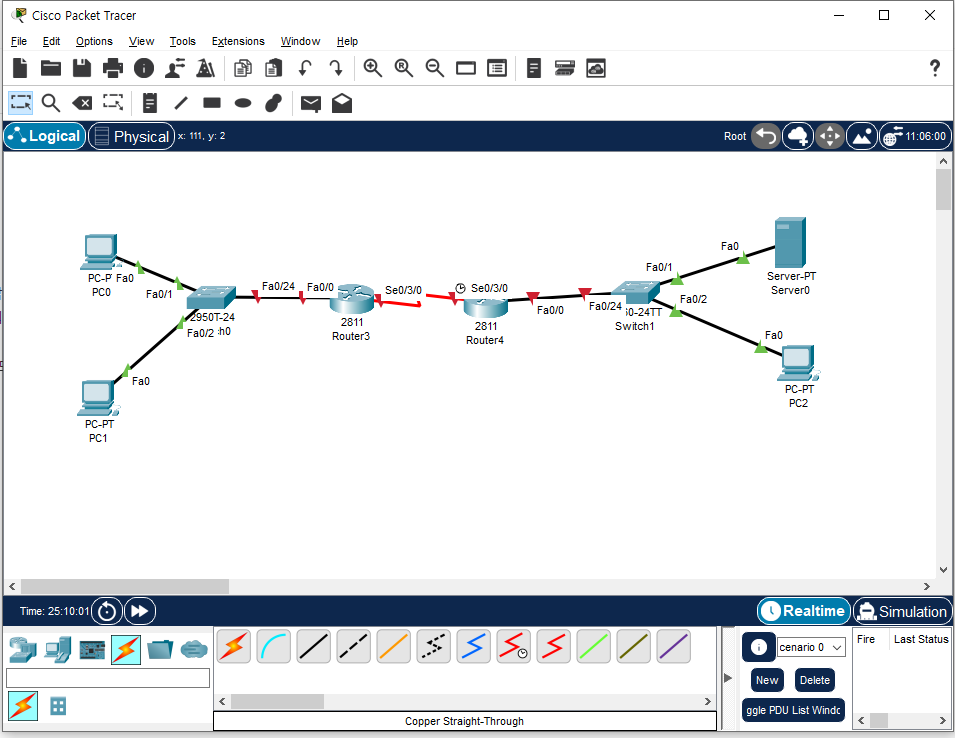

이런식으로 배치를 해놓고 통신이 되도록 각 장비에 세팅을 하는 실습을 한다.





5. 인터페이스

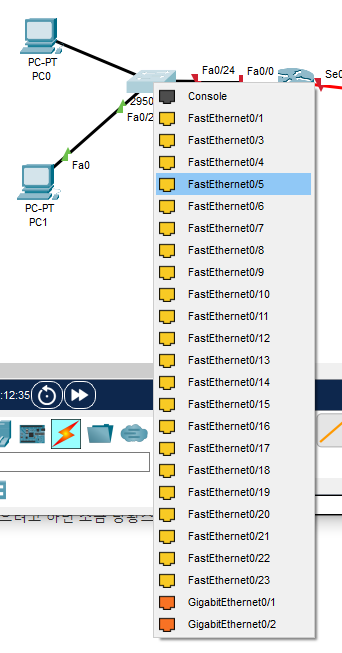

맨 처음 스위치를 놓고 케이블을 꽂으려고 하면 조금 당황스럽다.
뭐가 되게 많기 때문이다..

저 많은 항목 중 어디에 케이블을 꽂아도 괜찮다.
FastEthernet0/1이든 FastEthernet0/15이든 FastEthernet0/23이든..
나중에 스위치에 세팅을 할때 해당 케이블을 꽂았던 인터페이스에 세팅을 해주면 되기 때문이다.
연습할때는 보통 pc들은 FastEthernet0/1부터 차례대로 꽂는다.
